广州市恒桥海上工程有限公司是一家专业生产水上浮桥以及各种钢铝浮体的企业，公司技术力量雄厚、生产设备精密、制造工艺先进，加之应用先进的原材料生产，提供更高质量的水上工程项目。主要承建水上平台、游艇码头、水上浮桥、水上泳池和水上养殖餐厅等一系列水上工程。公司十分注重产品质量，所建项目选用欧美进口，优质的材料及提供整套设备一直获得广大客户的好评。公司已获得ISO9001：2015质量管理体系认证和多项专利认证。

1.工程设计依据

（1）《铝合金人行天桥技术规程》(TCECS 471-2017)；

（2）《铝合金结构设计规范》(GB50429-2007)；

（3）城市桥梁设计规范(CJJ_11-2011)；

（4）设计桥面荷载3.5KN/m2。

（5）国家、交通部及相关行业现行其他标准及规范。

2.一般建设周期

中小型铝合金桥梁的生产周期为25-30天，安装时间5天。

3.桥台结构需求

固定桥梁两头需要足够承载力混泥土桥台，用于预埋铝合金底座。铝合金桥底高度接近桥台结构高度，桥台高度满足过水，并且排水条件良好，且不易积水。

4.设计使用期限

根据城市桥梁设计规范(CJJ_11-2011)属于小桥，铝合金桥设计使用年限为30年，维护得当情况下可以继续使用。

5.结构设计计算书

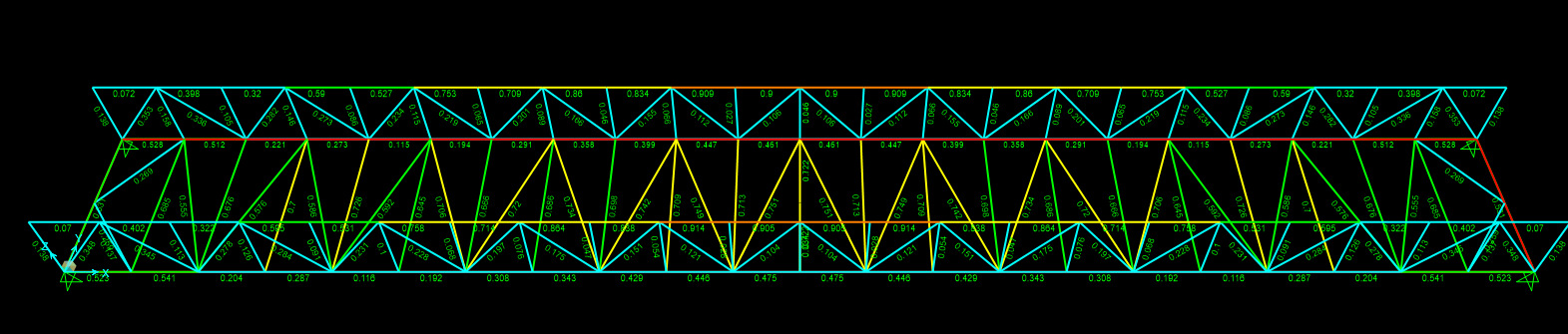

铝合金桥位于广州，人群荷载为3.5kn/m2，桥体为镂空结构，受风力较小，结构计算中只计算桥梁恒重和人群荷载。主要计算过程采用国际通用力学分析软件SAP2000进行分析计算。

条件设置：（1）便桥主要结构均采用焊接。F1截面为150*150*12mm，6061T6铝合金方管。D1截面为100*50*6mm，6061T6铝合金方管。ASEC1截面为桥面板。

（2）根据《铝合金人行天桥技术规程》(TCECS 471-2017)和《铝合金结构设计规范》(GB50429-2007)，铝合金焊接后焊接接点强度下降，使用表4.3.4的值作为铝合金强度值抗拉、抗弯、抗压100N/mm2,抗剪60N/mm2，新建下图材料（6061-T6焊接）。

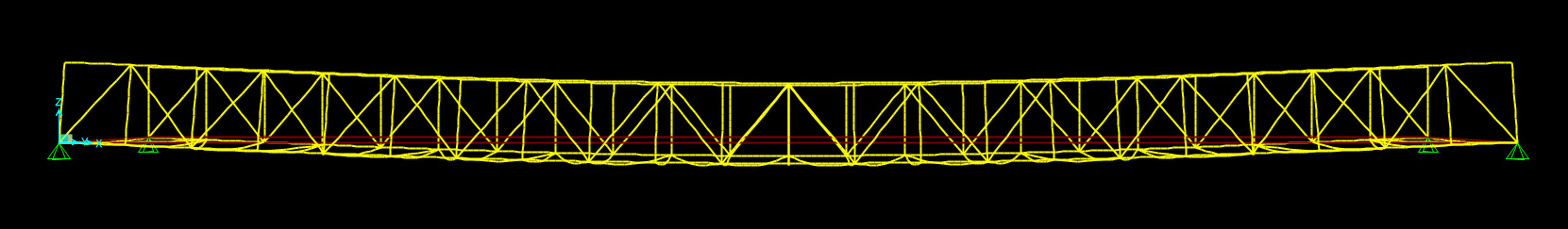

（3）接下来简化建模，四脚铰接，单位使用KN.M.C，如下图所示。根据图纸以方管中心线建模，确定长宽尺寸，23.6x2.85M，高度1.3M。实际行人通道宽度2.4M，桥面板重量约为370N/m2。模型中加载：（3.5+0.37）*2.4/2.85=3.26KN/m2。
